كيفية استخدام الملتيميتر الرقمي أو الأفوميتير بطريقة صحيحة وسهلة

الملتيميتر هو عدد من الأجهزة مجتمعة في جهاز واحد يستخدم في قياس كل مايتعلق بالكهرباء والدارات الإلكترونية

مقالنا هذا موجه إلى كل من يسأل عن كيفية استخدام الملتيميتر الرقمي بطريقة صحيحة، حيثُ أنّ الملتيميتر (Multimeter) أو الفولتميتير أو جهاز الأفوميتير يُستخدم لقياس فرق الجهد والتيار الكهربائي والمقاومة، وهو جهاز لا يستغني عنه أيّ شخص مهتم بالتوصيلات الكهربائية، والناظر إلى أي جهاز ملتيميتر يجد الكثير من الرموز والشروحات، والتي سنقوم بالحديث عنها في هذه المقالة.

أجزاء الملتيميتر

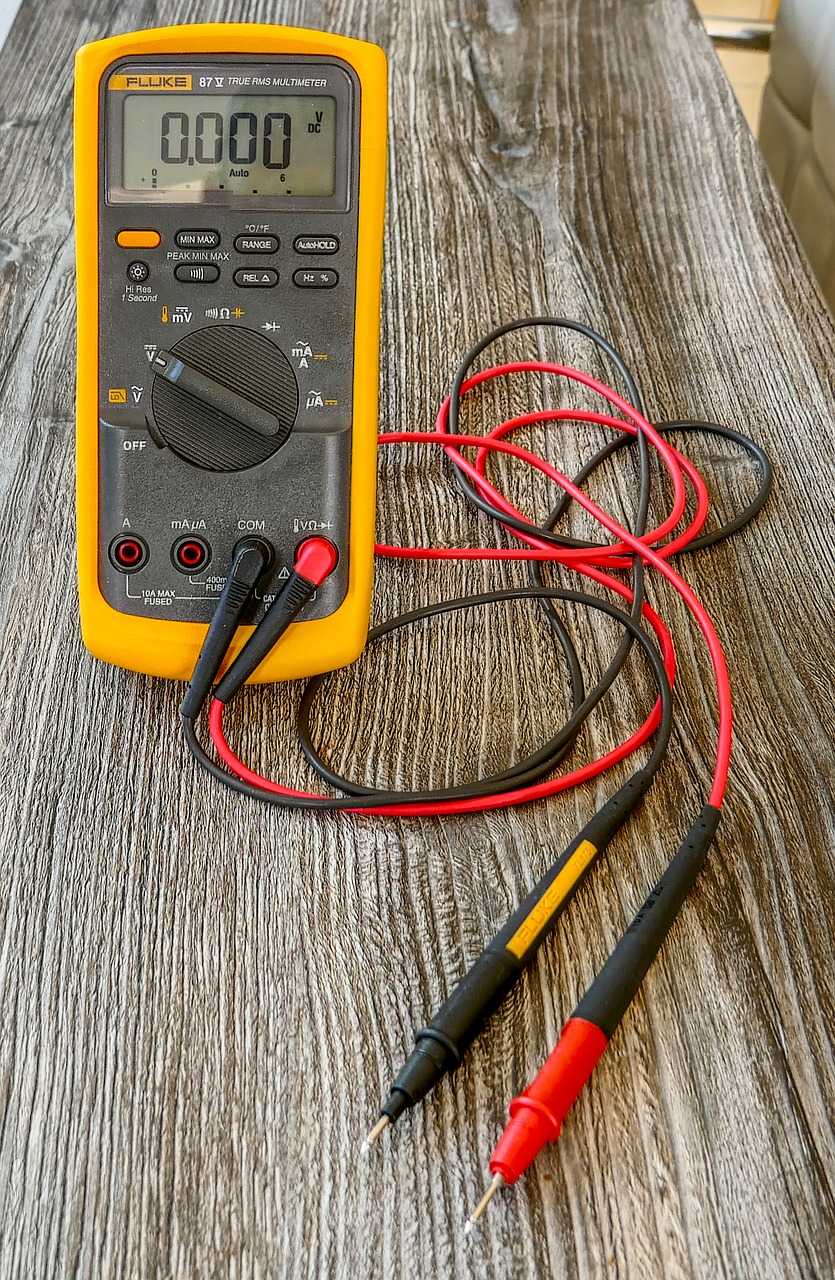

جهاز ملتيميتر كيفية استخدام الملتيميتر الرقمي

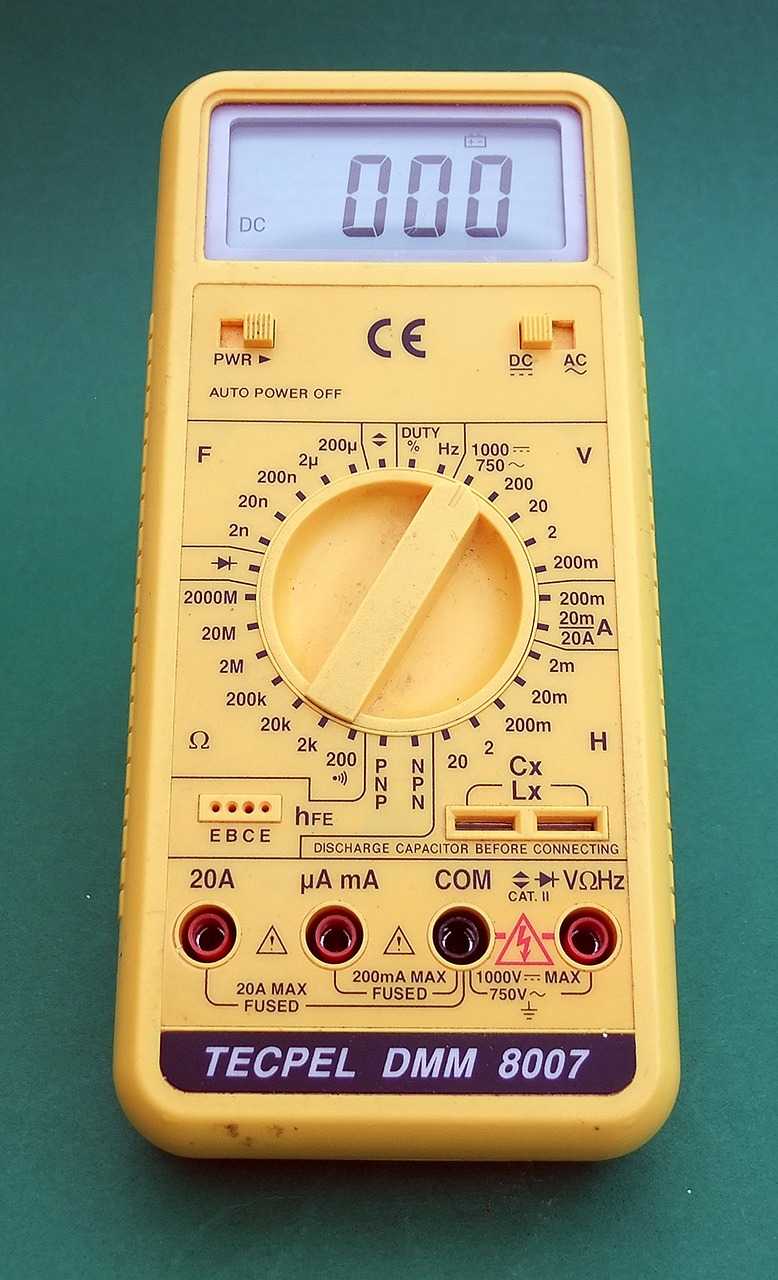

جهاز ملتيميتر

يتكون الملتيميتر عادةً من الأجزاء الآتية:

  1. شاشة عرض ديجيتال، حيثُ تقوم بعرض القراءات ونتائج الفحص.
  2. مفتاح دائري (مقبض الاختيار)، حيثُ يتم من خلاله تحديد طريقة الاستخدام، سواء أكانت لقراءة الفولتية، أو التيار الكهربائي، أو المقاومة، أو غير ذلك.
  3. أسلاك القياس (أو المسبار)، وهي عبارة عن سلكين، ذات لون أحمر وأسود، يتم استخدمها لربط الملتيميتر بالدارة الكهربائية.
  4. أطراف ربط الأسلاك، وتكون عبارة عن طرفين أو 3 أو 4، بحسب نوع الجهاز. وهي الفتحات الصغيرة التي يتم إدخال المسبار فيها.
  5. البطاريات، وهي تكون في الجزء الخلفي للملتيميتر.

كيفية استخدام الملتيميتر الرقمي بطريقة صحيحة

1- قياس المقاومة (Resistance)

  • يجب توصيل جهاز القياس بالدارة، حيث يدخل المسبار الأسود في الوحدة الطرفية COM، والمسبار الأحمر في المحطة المحددة لقياس الفولت/أوم.
  • قم بتدوير مقبض الاختيار من أجل تحديد القياس المتعدد لقياس المقاومة، وحيث يوضع عليها الحرف اليوناني أوميغا Ω الذي يعني الأوم، وهي وحدة قياس المقاومة.
  • قبل البدء بقياس المقاومة يجب فصل التيار الكهربائي عن الدارة تجنباً لأي حدث طارئ.
  • بعد ذلك يتوجب إزالة المقاومة المراد قياسها، في حال تُركت المقاومة في الدارة وتم قياسها فستكون النتيجة غير دقيقة.
  • ضع طرفي المسابير على كل جانب من جوانب المقاومة، وأقرأ الأرقام المدونة على الشاشة، فقد تشير القراءة إلى نسبة 10 من 10 أوم، أو 10 كيلو أوم، أو 10 ميجا أوم.

2- قياس جهد التيار (الفولتية)

كيفية استخدام الملتيميتر الرقمي
من الضروري أن تتأكد من توصيل المسبار الأسود دائماً في فتحة (COM)، أمّا المسبار الأحمر، فيعتمد على استعمالك للملتيميتر (الفولتية والمقاومة في مكان، وقياس الأمبير في مكان آخر).
  • يتم وضع المسبار الأسود في الوحدة الطرفية المشتركة COM، والمسبار الأحمر في المنطقة المعينة لقياس الفولت والأوم.
  • يجب ضبط جهاز الملتيميتر التيار المستمر DC، أو التيار المتناوب AC، إذ أن الملتيميتر له وظيفة قياس التردد التلقائي، وليس من الضروري تحديد الفولت الذي تقوم بقياسه.
  • قم بقياس جهد التيار المتردد من خلال وضع المقابس في البريز الكهربائي، وليس من الضروري الانتباه إلى القطبية.
  • عند قياس جهد التيار المستمر DC، يتم وضع المسبار الأسود على الجانب السلبي للوحدة المراد قياس جهدها، والمسبار الأحمر على الطرف الموجب.
  • يتم قراءة معطيات الشاشة يمكن استخدام ميزة اللمس للمحافظة على القراءة حتى بعد إزالة المسابر.

3- قياس التيار الكهربائي (الأمبير)

  • قم بتدوير المقياس إلى 10 أمبير، في حال عدم التأكد من أن التيار فأبدأ عند محطة 10 أمبير حتى تكون متأكد من أن التيار أقل من 300 مل أمبير.
  • يُوضع المسبر الأسود في COM، والمسبر الأحمر في 10A، ثم أطفئ الدارة الكهربائية واتركها في وضعية ال OFF.
  • لقياس التيار يجب وضع جهاز القياس ضمن سلسة الدائرة، مع مراعاة القطبية، حيث يتم وضع المسبار الأسود على الطرف السلبي، والمسبار الأحمر على الطرف الموجب.
  • يتم تشغيل الطاقة الكهربائية، بحيث يمر التيار عبر الدائرة، من خلال المسبار الأحمر، ثم إلى المقياس، ليخرج من المسبار الأسود إلى الدائرة.
  • ثم يتم قراءة المعطيات على الشاشة، تذكر إن كنت تقيس الأمبير، أو مللي أمبير.

4- اختبار الديود (الثنائيات)

  • أولاً يتم إدخال المسبار الأسود في الوحدة الطرفية COM، والمسبار الأحمر في محطة الاوم، او فولت ، أو اختبار الصمام الثنائي.
  • يتم تدوير المقبض نحو وظيفة اختبار الصمام الثنائي، حيث يوجد رمز خاص بالصمام الثنائي، وهو عبارة عن سهم يشير إلى خط عامودي ⅼ→.
  • يوضع المسبار الأحمر على الصمام الثنائي في الجانب الموجب، والمسبار الأسود على الطرف السلبي، ففي حال الحصول على قراءة أقل من 1 وأكبر من 0 فإن التحيز الأمامي جيد.
  •  وإن كانت القراءة تشير إلى OL فهذا يدل على أن الانحياز العكسي جيد (التحميل زائد).
  • يشير الرقم 0 أو OL على ان الديود معطل، وبعض أنواع مقاييس الملتيميتر تصدر صوتاً عندما تكون القراءة أقل من 1.

5- قياس الاستمرارية (Continuity)

  • يجب وضع المسبار الأسود في COM والأحمر في مكان الفولت والأوم.
  • يجب ضبط جهاز القياس على نفس الإعدادات التي تم استخدامها من أجل اختبار الثنائيات.
  • يُغلق التيار الكهربائي عن الدارة، ثم يوضع المسبارين على جانبي قسم الدائرة المراد اختباره، ليس من الضرورة الالتزام بالقطبية، فالقراءة التي تشير إلى أقل من 210 أوم تدل على استمرارية جيدة في الدارة، وبهذا يكون تم التعرف على كيفية استخدام الملتيميتر الرقمي بطريقة صحيحة.
