كيفية تركيب السخان الشمسي ذو الأنابيب المفرغة بخطوات تفصيلية!

السخان الشمسي ذو الأنابيب المفرغة يمتاز بقدرته على الاحتفاظ بالحرارة الساخنة مدة تتجاوز الـ 72 ساعة!

التكلفة

$ $

درجة الصعوبة






الوقت اللازم

2-3 ساعات

تُعدّ السخانات الشمسة خياراً ممتازاً لتسخين المياه المنزلية بدون أي تكاليف إضافية على فواتير الكهرباء أو الغاز، إذ يتم تسخين المياه عن طريق أشعة الشمس المباشرة ليتم استخدامها في المنزل فيما بعد. والسخانات الشمسية نوعان، النوع التقليدي الذي يستخدم المرايا لالتقاط أشعة الشمس، والنوع الأحدث وهو باستخدام الأنابيب المفرغة من الهواء (Evacuated Tube Collectors). في مقالتنا هذه، سنتعرف على طريقة تركيب السخان الشمسي ذو الأنابيب المفرغة بطريقة صحيحة وسليمة.

أنواع السخانات الشمسية ذات الأنابيب المفرغة

تنقسم السخانات الشمسية ذات الأنابيب المفرغة إلى نوعين (من حيث ضغط المياه الداخلة للسخان):

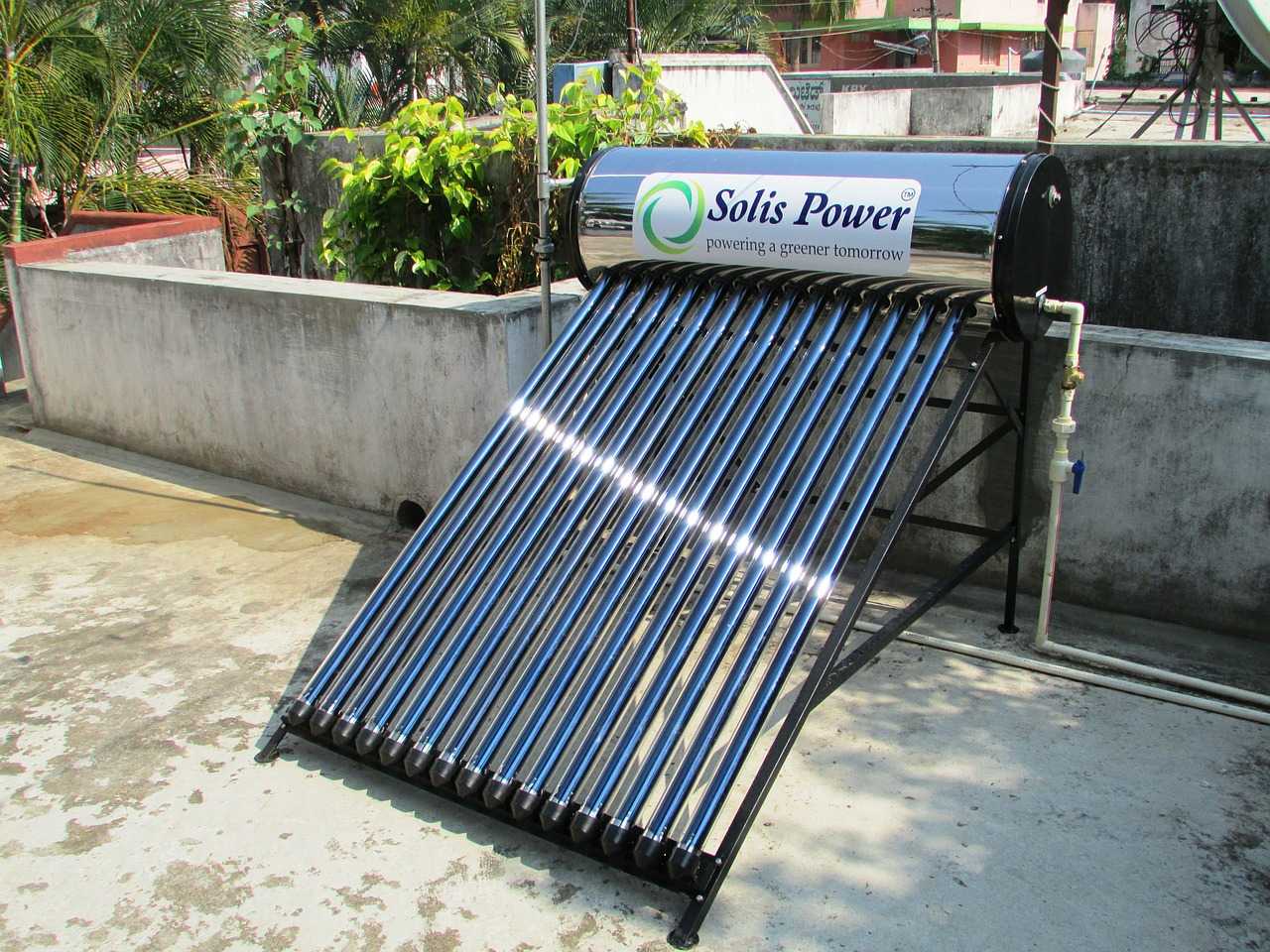

السخان الشمسي ذو الأنابيب المفرغة

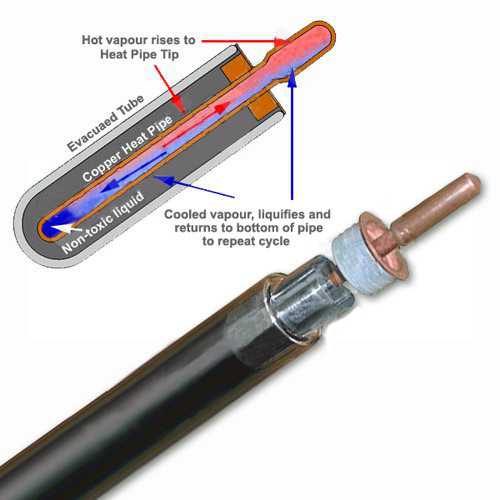

الأنبوب الزجاجي الذي بداخلة أنبوب نحاسي.
  1. النظام الغير مضغوط: وفيه تدخل المياه الباردة لخزّان السخان ومنه إلى الأنابيب بشكل انسيابي، بمعنى أنّ مصدر المياه الباردة (خزّان المنزل الرئيسي) يكون مستواه أعلى من مستوى خزان السخان الشمسي.
  2. النظام المضغوط: وفيه تدخل المياه لخزّان السخان ومنه إلى الأنابيب بفعل مضخة مياه، وذلك لوجود مصدر المياه (الخزّان) على نفس مستوى أو أقل من السخان الشمسي.

كما تنقسم الأنابيب إلى:

  1. أنابيب زجاجية مزدوجة مفرغة من الهواء: وتكون عبارة عن أنبوبين زجاجيين بداخل بعضهما البعض، معزول بينهما، بحيث يدخل الماء البارد إلى داخل الأنبوب الداخلي، ويسخن بفعل أشعة الشمس المباشرة، ليصعد بعدها إلى الخزان. هذا النوع مناسب للأنظمة الغير مضغوطة.
  2. أنابيب زجاجية تحوي أنابيب نحاسية: وتكون عبارة عن أنبوب نحاسي بداخل آخر زجاجي، يكون معزولاً عن المياه، بحيث يسخن هذا الأنبوب النحاسي بفعل أشعة الشمس، فيقوم بدوره بتسخين المياه الموجودة في الخزان، دون الحاجة لأن تدخل المياه الباردة إلى الأنابيب. وهذه الأنابيب مناسبة للأنظمة المضغوطة.

أجزاء السخان الشمسي ذو الأنابيب المفرغة

يتكون السخان الشمسي ذو الأنابيب المفرغة من الآتي:

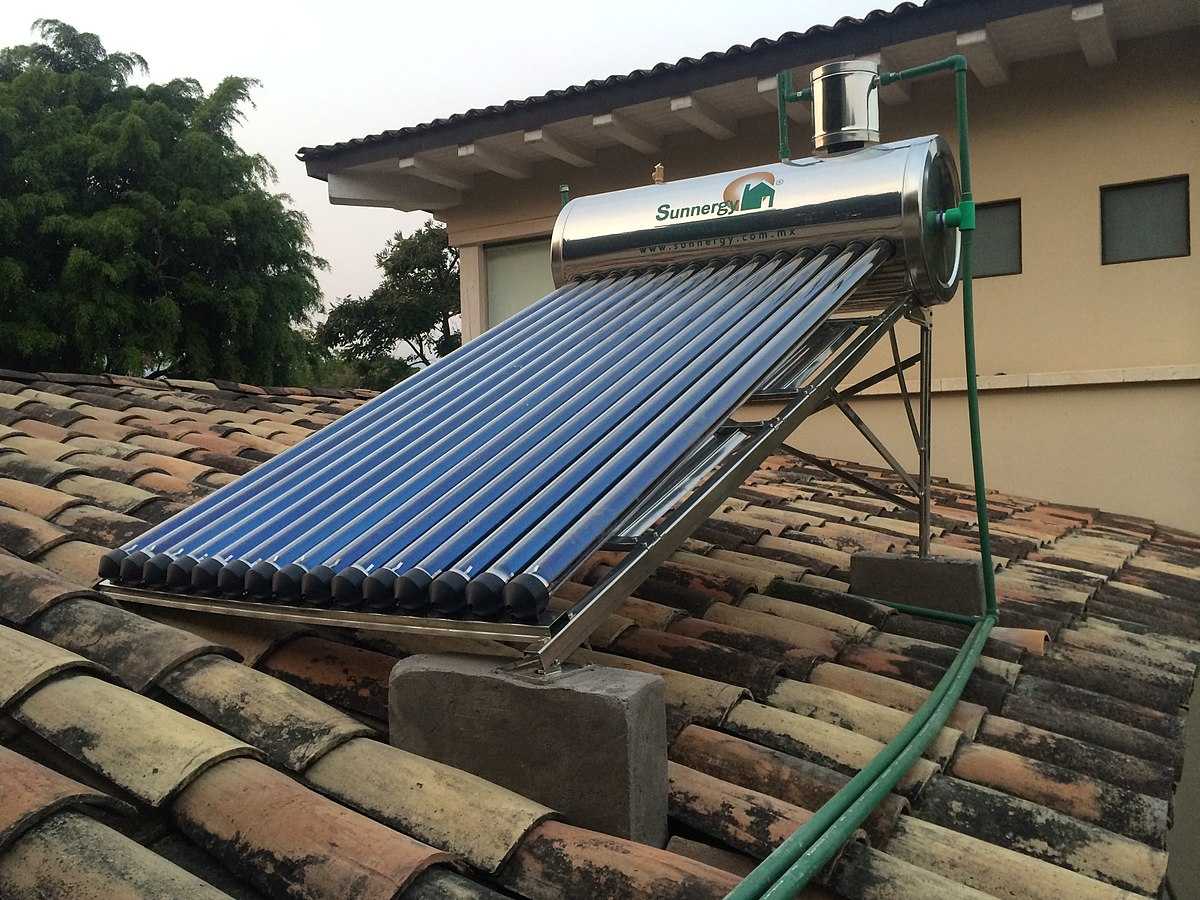

السخان الشمسي ذو الأنابيب المفرغة
السخان الشمسي ذو الأنابيب المفرغة، وتظهر فيه أجزاؤه كاملةً.
  1. خزان المياه: وهو مسؤول عن تجميع المياه الساخنة، في السخان المضغوط.
  2. الأنابيب المفرغة من الهواء: وهي المسؤولة عن تسخين المياه بالتقاط أشعة الشمس المباشرة، والاحتفاظ بدرجة حرارة المياه الساخنة.
  3. حمالة السخان: وهو الجزء الذي يقوم بحمل السخّان والأنابيب المفرغة من الهواء، والخزان، كما يحتوي على عاكس يكون في خلف الأنابيب لرفع كفاءة التسخين.
  4. خزان التغذية المساعد، لتخفيف ضغط المياه الداخلة، وتعويض النقص بحال وُجد في المصدر، وهو اختياري.
  5. أنبوب التهوية، لطرد الهواء داخل الخزان.
  6. هيتر (عنصر تسخين)، وهو يكون كهربائي، ويكون مساعِد لتسخين المياه في الخزّان بحال لم تكن المياه ساخنة كفاية.
  7. حساس حرارة، للتحكم بعنصر التسخين.
  8. عمود المغنيسيوم، للحماية من التأكسد والتكلسات داخل أجزاء السخان.
  9. صمام الأمان، ويتم تركيبه في الأنظمة المضغوطة على الخط البارد الداخل، لإزالة الضغط الزائد، مع خاصية عدم الرجوع.
  10. الهواية الأتوماتيكية، ويتم تركيبها مع الأنظمة المضغوطة للتخلص من الهواء في الخزان.

كيفية تركيب السخان الشمسي ذو الأنابيب المفرغة

هذا الجزء يشرح كيفية تركيب السخان الشمسي ذو الأنابيب المفرغة (النظام الغير مضغوط).

الأدوات والمواد اللازمة

  1. سخان شمسي ذو الأنابيب المفرغة (ويكون وحدة متكاملة تُباع كاملة مع جميع القطع).
  2. مفتاح شق قياس 10 مم و13 مم.
  3. مفتاح مواسير قياس 10 إنش و12 إنش.
  4. شريط تفلون.
  5. شريط قياس (متر).
  6. ميزان ماء
  7. مطرقة.
  8. مثقب كهربائي (دريل).
  9. ماء وصابون سائل (للتشحيم).
  10. وعاء واسع.
  11. صمام (محبس) عدد 2.

تجهيز حمالة السخان

يجب وجود مساحة مناسبة لتركيب السخان الشمسي، وذلك من حيث المساحة المناسبة، ووجود مكان مكشوف غير مُغطّى (ليس في ظل)، وأقرب ما يمكن لخزان الماء البارد. وإمكانية توجيهه لجهة الجنوب بزاوية 45 درجة.
  1. بدايةً، يجب تركيب حمالة السخان الشمسي باتجاه الجنوب، لذا، يجب تحديد اتجاه الجنوب باستخدام بوصلة (يمكن استخدام البوصلة الموجودة في أجهزة الهواتف الذكية).
  2.  قُم بتجميع أجزاء الحمّالة وذلك بحسب الخطوات المشروحة في دليل الاستعمال المرفق للسخان الذي قمتَ بشرائه.
  3. تأكد من ضبط زاوية ميلان الحمّالة لتكون 45 درجة، ستجد إمكانية ضبطها من خلال عدّة براغي لتثبيت الزاوية على أجزاء الحمّالة.
  4. بعد تحديد المكان، قُم بتثبيت الحمّالة في الأرض باستخدام براغي التثبيت. ستحتاج إلى المثقاب الكهربائي، واستخدام البراعي المناسبة.

تركيب أجزاء السخان

  1. بعد ذلك، قُم بتركيب الخزّان على قاعدته، وذلك تبعاً لدليل التركيب الخاص بالسخان، وذلك لمعرفة مكان تثبيت البراغي، والقاعدة الخاصة للخزّان.
  2. من ثمّ، قُم بتجهيز الأنابيب المفرغة من الهواء وذلك عن طريق تركيب الحلقة المطاطية في كل أنبوب (تبعاً لدليل التركيب).
  3. قبل تركيب الأنابيب في مكانها، قُم بتشحيم طرف الأنابيب لتسهيل تركيبها.
  4. لتركيب الأنابيب في مكانها، قُم بوضع طرف الأنابيب من جهة الخزّان أولاً، وذلك بلفّها برفق في الفتحة المخصصة.
  5. من ثمّ، يتم وضع طرف الأنابيب الآخر، والذي يكون فيه قطع للتثبيت مثل الفنجان، حيثُ يتم وضعها في مكانها في القاعدة برفق.
  6. اسحب الحلقة المطاطية للأعلى لحين التصاقها بطرف الأنبوب من جهة الخزان العلوي.
  7. قُم بتركيب باقي الأنابيب بنفس الطريقة.

التمديدات الأخرى للسخان

  1. بحال كنتَ تستخدم النظام المضغوط، فتحتاج لتركيب الخزّان المساعد، وذلك في الفتحة الخاصة في خزان التجميع.
  2. قُم بتركيب أنبوبة التهوية والهواية في أعلى الخزان.
  3. قُم بتمديد أنبوب التغذية بالماء البارد، وذلك من خزّان المنزل الرئيسي، وإلى السخان الشمسي مباشرة. قُم بوضع محبس قبل السخان للتحكم بالمياه الداخلة.
  4. بحال كان مستوى الخزّان الرئيسي مساوياً أو أقل من مستوى خزان السخان الشمسي، فأنتَ بحاجة لإضافة مضخة مياه لتزويد المياه الباردة للخزان المساعد لخزان السخان الشمسي (النظام المضغوط).
  5. قُم بتمديد أنبوب الماء الساخن، وذلك من السخان السمشي، وصولاً إلى خزانة توزيع المياه الساخنة في المنزل. قُم بوضع محبس بعد السخان للتحكم بالمياه الخارجة.
  6. تأكد من قيامك بعزل الأنابيب الساخنة الموصولة لأجزاء المنزل، وذلك باستخدام عازل جيد (مثل الصوف الصخري أو الفوم المناسب)، وذلك بهدف تقليل الفاقد الحراري.
  7. قُم بتركيب بقية العناصر الملحقة بالخزان مثل عنصر التسخين (الهيتر)، وعمود المغنيسيوم.
